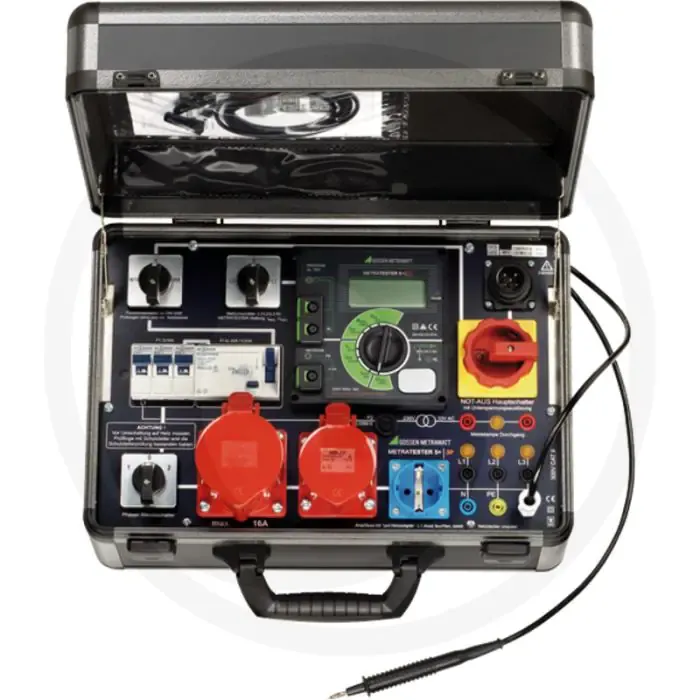

Metratester 5+ 3P (nach DIN VDE 0104)
De Metratester 5+ 3P (nach DIN VDE 0104) is een veelzijdige testkoffer die zowel als werkplaats testpaneel als voor het testen van de elektrische veiligheid van een- en driefasige elektrische apparatuur kan worden gebruikt. Deze testkoffer voldoet aan de strengste normen en voert verschillende essentiële tests uit, waaronder het meten van de beschermende geleiderweerstand, isolatieweerstand, equivalente lekstroom, differentieelstroom, contactstroom en beschermende geleiderstroom.Met handige functies zoals een contactoppervlak voor vingercontact en een differentieelstroommeting, zorgt de Metratester 5+ 3P voor nauwkeurige metingen en veilige tests. De grote digitale display maakt het eenvoudig om alle meetwaarden af te lezen, terwijl optische en akoestische signalen grenswaardeoverschrijdingen aangeven.De robuuste koffer, gemaakt van een aluminium frame, zorgt voor duurzaamheid en veilige opslag van de testkoffer en bijbehorende accessoires. Kortom, de Metratester 5+ 3P is de ideale keuze voor professionals die op zoek zijn naar betrouwbare en nauwkeurige testapparatuur.
| Omschrijving |
Auch als Werkstattprüftafel nach DIN VDE 0104 verwendbar.Zum Prüfen der elektrischen Sicherheit ein- und dreiphasiger elektrischer Betriebsmittel. Entsprechend den Vorschriften wird geprüft der:• Schutzleiterwiderstand• Isolationswiderstand• Ersatzableitstrom• Differenzstrom• Berührungsstrom• SchutzleiterstromDer Prüfkoffer METRATESTER 5+3P entspricht den „Richtlinien für die Werkstattausrüstung von Elektroinstallationsbetrieben“ herausgegeben vom Bundesinstallateurausschuss, ZVEH, WFE, EVUs.NetzanschlussDer Prüfkoffer kann wahlweise über die zwei zugehörigen Netzanschlussleitungen an einer Schutzkontaktsteckdose oder einer 16 A CEE-Netzsteckdose betrieben werden.PrüfartenDIN VDE Prüfungen ohne Netzbetrieb: Schutzleiterwiderstand, Isolationswiderstand, Ersatzableitstrom. DIN VDE Prüfungen mit Netzbetrieb an allen ein- und dreiphasigen Geräten: Differenzstrom, Berührungsstrom. Funktionsprüfungen mit Messung der Stromaufnahme und Spannung in den Phasen L1/L2/L3. Der Schutzleiter wird gemäß DIN VDE 0104 „richtig“ gemessen.Kontaktfläche für FingerkontaktÜber eine Kontaktfläche für Fingerkontakt kann das Schutzleiterpotential überprüft werden. Die Signallampe PE leuchtet, wenn zwischen der berührten Kontaktfläche und dem Schutzkontakt des Netzanschlusssteckers eine Potentialdifferenz von mehr als 100 V besteht.DifferenzstrommessungDie Messung des Differenzstromes entspricht der Vorschrift für Wiederholungsprüfungen DIN VDE 0702. Komfortable Prüfung Alle Sicherheits- und Funktionsprüfungen erfolgen praxisnah, indem die Netzspannung oder einzelne Phasen über Umschalter auf die Prüflinge aufgeschaltet werden.AnzeigefunktionenAlle Messwerte werden auf einer großen Digitalanzeige gut ablesbar ausgegeben. Darüber hinaus werden Grenzwertüberschreitungen optisch und zum Teil akustisch signalisiert.Robuster KofferaufbauDer Prüfkoffer besteht aus einem Alu-Rahmen, wobei der abnehmbare Deckel verschließbar ist. Die zugehörigen Anschlussadapter und die Bedienungsanleitung können hierin untergebracht werden. |
| Uitvoering |
Zum Prüfen der elektrischen Sicherheit ein- und dreiphasiger elektrischer Betriebsmittel. Entsprechend den Vorschriften wird geprüft der:• Schutzleiterwiderstand• Isolationswiderstand• Ersatzableitstrom• Differenzstrom• Berührungsstrom• Schutzleiterstrom |
| Beschrijving |
Kan ook gebruikt worden als werkplaats test paneel volgens DIN VDE 0104.Voor het testen van de elektrische veiligheid van eenfasige en driefasige elektrische apparatuur In overeenstemming met het reglement, de:• Beschermende geleiderweerstand• Isolatieweerstand• Equivalente lekstroom• Differentieelstroom• Contactstroom• Beschermende geleiderstroomDe testkoffer METRATESTER 5 + 3P voldoet aan de “Richtlijnen voor werkplaatsapparatuur binnen elektrische installatiebedrijven”, uitgegeven door de Federal Installers Committee, ZVEH, WFE, EVU’s.NetaansluitingDe testkoffer kan worden bediend via de twee bijbehorende netaansluitkabels op een veiligheidsstopcontact of een 16 A CEE-stopcontact.TesttypenDIN VDE-tests zonder netvoeding: Beschermende geleiderweerstand, isolatieweerstand, equivalente lekstroom. DIN VDE-tests met netvoeding op alle eenfasige en driefasige elektrische apparatuur: differentieelstroom en contactstroom. Functietests met meting van stroomverbruik en spanning in fasen L1 / L2 / L3. De beschermingsgeleider wordt “correct” gemeten volgens DIN VDE 0104.Contactoppervlak voor vingercontactHet aardgeleiderpotentiaal kan worden gecontroleerd via een contactoppervlak voor vingercontact. De Pe-signaallamp gaat branden als er een potentiaalverschil van meer dan 100 V is tussen het contactoppervlak dat wordt aangeraakt en het veiligheidscontact van de netstekker.DifferentieelstroommetingDe meting van de differentieelstroom komt overeen met de regeling voor herhalingstesten DIN VDE 0702. Handige testsAlle veiligheids- en functietests worden onder praktische omstandigheden uitgevoerd door de netspanning of afzonderlijke fasen via wisselschakelaars op de testobjecten aan te sluiten.WeergavefunctiesAlle meetwaarden worden weergegeven op een groot digitaal display zodat ze gemakkelijk af te lezen zijn. Daarnaast worden grenswaardeoverschrijdingen optisch en in sommige gevallen akoestisch gesignaleerd.Robuuste kofferDe testkoffer bestaat uit een aluminium frame, waarbij het afneembare deksel afsluitbaar is. De bijbehorende aansluitadapters en de bedieningshandleiding kunnen hier worden ondergebracht. |
